EPS轉向螺桿旋風銑床
發表時間：2021-09-23 閱讀次數：2003

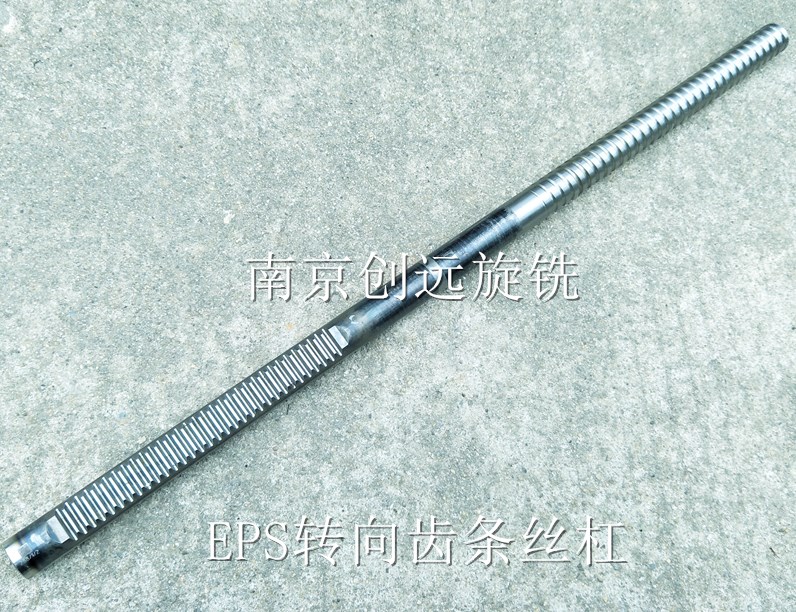

EPS轉向螺桿齒條絲杠旋風銑
EPS轉向螺桿旋風銑床

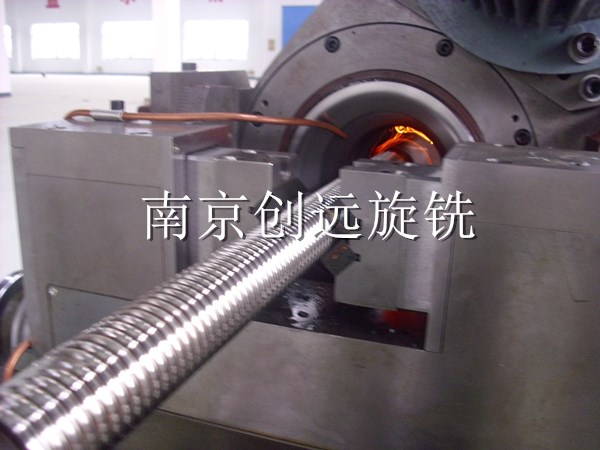

CYX60-EPS轉向螺桿旋風銑床：應用，EPS齒條轉向螺桿的滾珠絲杠部高效旋風銑削，采用V型液壓夾緊工藝，內包絡旋風銑頭，機夾R型刀具，絲杠部加工4分鐘完成
1、機床床身采用平床身硬軌結構，采用4軸3聯動數控系統;；工件軸含C軸功能，實現主軸任意定位分度；進給軸X/Z，均采用伺服進給；
3、機床采用內旋風銑削螺桿絲杠部；銑刀軸變頻無極調速；
4、機床采用液壓自定心跟刀夾持系統，雙V型鉗口自定心夾緊工件；
5、機床配專用機夾模塊式刀具：機夾刀盤、機夾式刀排、機夾R刀片；
機床規格參數：
|
|
項目 |
單位 |
CYX60 |
|
床身 |
最大工件長度（頂尖距） |
㎜ |
750 |
|
最大加工螺紋長度 |
|
550 |
|
|
工件回轉C 軸 |
工件轉速范圍 |
RPM |
0-35 |
|
工件夾緊形式 |
|
液壓卡盤 |
|
|
進給軸X/Z |
X 軸/Z軸行程 |
㎜ |
150/550 |
|
X 軸/Z軸快移速度 |
m/min |
6/10 |
|
|
旋風銑單元 |
銑刀軸B軸轉速范圍 |
rpm |
500～1500 |
|
最大加工螺桿直徑 |
mm |
￠60 |
|
|
銑刀主軸電機功率 |
kW |
3.0KW |
|
|
銑頭螺旋升角 |
|
20度 |
|
|
跟刀夾持系統 |
液壓自定心V型跟刀機構 |
|
液壓自定心跟刀 |
|
伺服 |
X 軸電機：功率/扭矩 |
kW/N·m |
AC1.1/7.7 |
|
Z 軸電機：功率/扭矩 |
kW/N·m |
AC1.1/7.7 |
|
|
C 軸電機：功率/扭矩 |
kW/N·m |
AC1.1/7.7 |
|
|
刀 具 |
刀具形式 |
|
機夾刀盤 |
|
刀頭數量 |
個 |
4 |
|
|
尾座 |
尾架形式 |
|
套筒內置式頂尖 |
|
套筒直徑/行程 |
㎜ |
Φ75/150 |
|
|
套筒內孔錐度 |
|
MT.4# |
|
|
系 統 |
數控系統 |
|
廣數/西門子系統 |
|
工作精度 |
表面粗糙度 |
um |
Ra1.6 |
